ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Кабельная тележка |
КТ-8 |
|
Масса снаряженного прицепа, кг. |
1200 |
|
Полная масса прицепа, кг. |
9200 |
|
Габаритные размеры (д/ш/в), мм |
5800/2550/2200 |
|
Количество полуосей/колес |
4/4 |
|
Распределение полной массы (на колеса прицепа/на сцепное устройство), кг |
9000/200 |
|
Подвеска |
зависимая, безрессорная |
|
Тормозная система |
нет |
|
Шины |
235/75R-17.5 |
|
Давление в шинах, кг/см2 |
5,8 |
|
Максимальный диаметр барабана, мм |
4000 |
|
Максимальная ширина барабана, мм |
1400 |
|
Максимальный вес перевозимых барабанов, кг |
8000 |
|
Комплектация |
опорное колесо, ось для перевозки барабанов (усиленная 90 мм.) |
|
5200/2530/2550 |
|
|
Количество полуосей/колес |
2/2 |
|
Распределение полной массы (на колеса прицепа/на сцепное устройство), кг |
7040/260 |
|
Подвеска |
зависимая, безрессорная |
|
Тормозная система |
пневматическая |
|
Шины |
12.00R-20 |
|
Давление в шинах, кг/см2 |
5,8 |
|
Максимальный диаметр барабана, мм |
2500 |
|
Максимальная ширина барабана, мм |
1300 |
|
Максимальный вес перевозимых барабанов, кг |
6000 |
|
Комплектация |
опорная стойка, ось для перевозки барабанов (усиленная 90 мм.), бензиновая гидравлическая насосная станция |
НАЗНАЧЕНИЕ:
Кабельный транспортер КТ-8 (тележка) прицеп без права выезда на дороги общего пользования для эксплуатации внутри территорий, складов. Предназазначен для транспортировки и прокладки кабельной продукции, проводов, пластиковых и полиэтиленовых труб (ПНД), плоскосворачиваемых шлангов, пожарных шлангов и других грузов на барабанах. Вес перевозимого груза до 8000 кг., максимальный диаметр барабана до 4000 мм.
Буксировка прицепа осуществляется тракторами и спецтехникой в техническом паспорте которых заводом изготовителем разрешена буксировка прицепа полной массой 9200 кг. Скорость буксировки не более 10км/час. Соответствующий знак ограничения скорости должен быть установлен на прицепе.
КОМПОНОВКА:

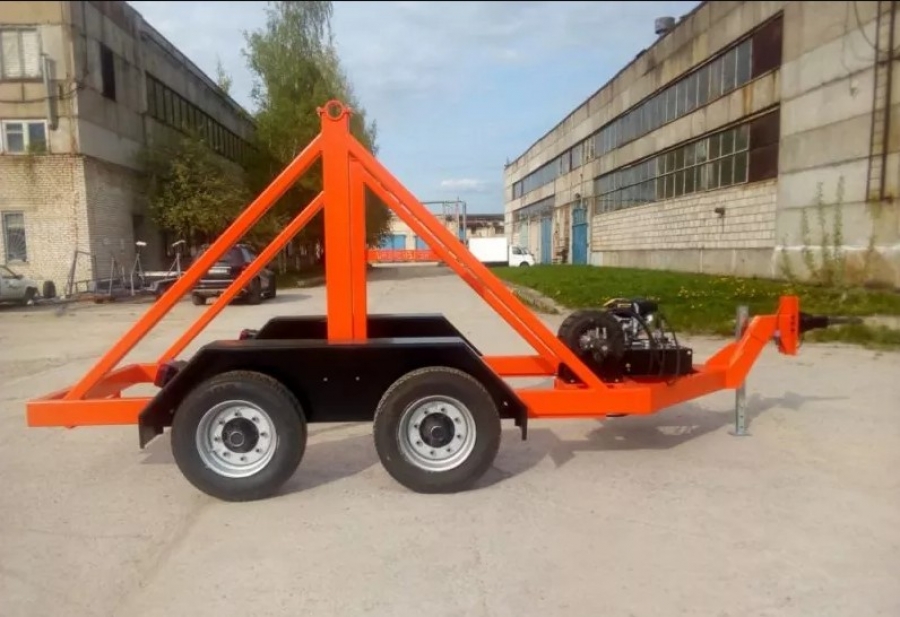

Кабельный транспортер КТ-8 (тележка) выполнен в виде пространственной рамы. Подвеска прицепа безрессорная, состоит из четырех полуосей и четырех колес. Тормозная система не комплектуется. Тягово-сцепное устройство (ТСУ) прицепа оборудуется на выбор:
кольцом №2 «ГОСТ» D-80 мм
кольцом «НАТО» D-50 мм (для тягача оборудованного «ЕВРО» сцепкой)
Сцепная петля имеет возможность регулировки по высоте в диапазоне 850-1000 мм., что обеспечивает возможность эксплуатации прицепа практически с любым тягачом.
Вертикальные стойки рамы имеют ложемент для установки оси с грузовым барабаном, по требованию ложемент комплектуется подшипником скольжения. Максимальный диаметр перевозимых барабанов с грузом 4.0 метров.
По техзаданию заказчика прицеп может быть оборудован гидравлической станцией для осуществления вращения барабана (функция намотки и размотки).
